水滴角測量儀TS-A3產品參數：

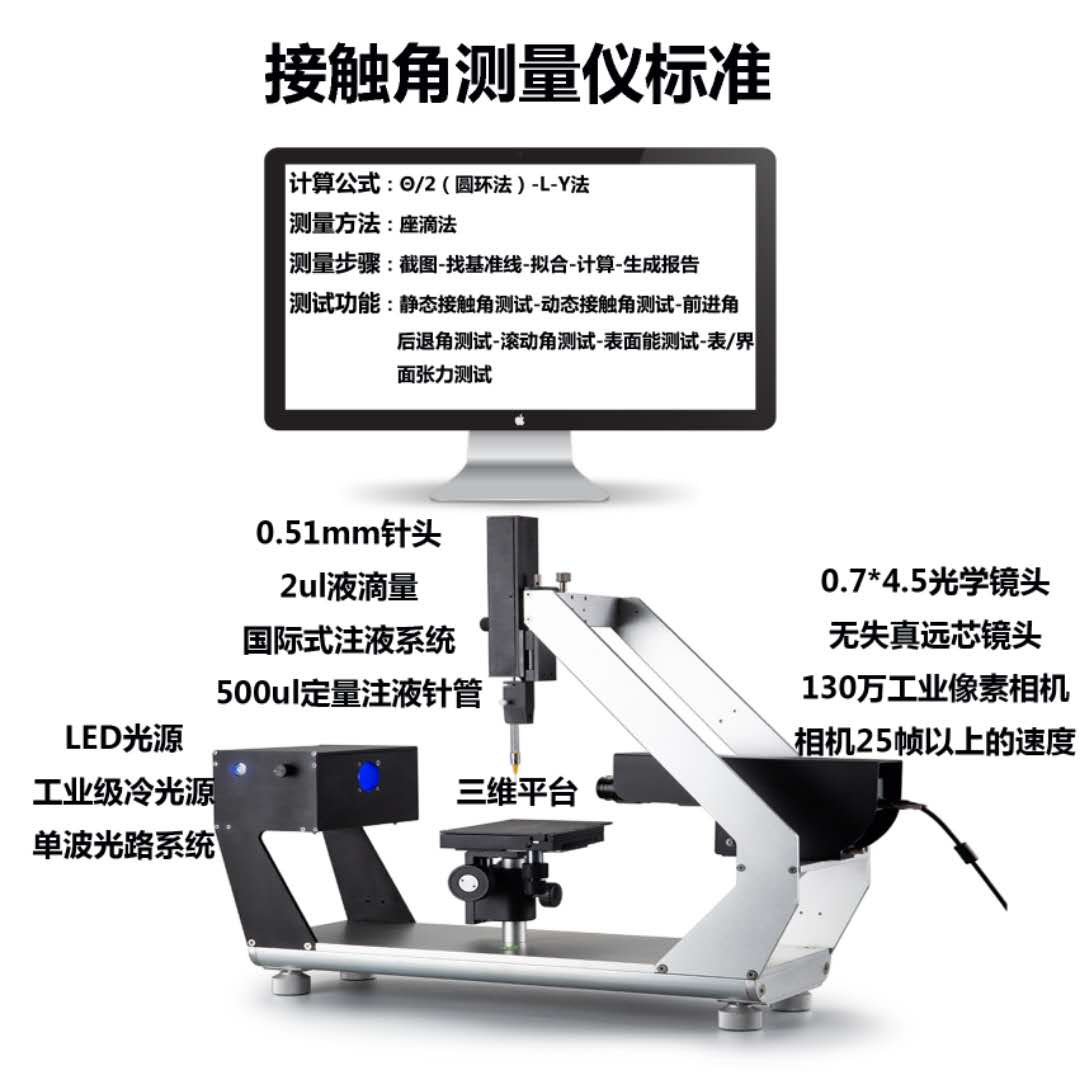

TS-A3水滴角測量儀器介紹：

注液系統：

國際標準化注液系統(可拓展多單元)

直入式單元：避免走管路有氣泡，影像注液精度，

模塊化軟體控制滴液：滴液與吸液都由軟件精密控制

滴液精度：0.01ul 最小滴液量：0.03ul

針頭：標準0.51mm

光學系統：

無失真成像系統

無失真遠芯變倍變焦鏡頭

定制版相機：日本進口芯片

幀率：＞25幀/s（可拓展60幀、100幀、300幀、1000幀）

加裝微距調節：焦距調節更加便捷

加裝光學系統保護罩：避免光學系統被撞擊或被非專業人士調節

光源系統：

工業級光源系統

單波長LED光源：光路更加均勻，更加穩定

工業級冷光系統：防止加快水滴揮發

自動補光調節系統

承諾光源使用壽命：50000萬小時以上

三維平臺：X Y Z三軸移動

精度：0.1mm

         X軸行程：0—35mm

         Y軸行程：0---50mm

         Z軸行程：0---55mm

TS-A3水滴角測量儀產品特點與優勢：

硬件：

滴液部分：標準化直入式微量滴液裝置; 滴液精度0.01ul；自動滴液； 可拓展多液法；標準定制版微量進液器；模塊化滴液系統（軟件控制）；

光學系統：0.7*4.5工業級光學鏡頭；光學系統可連續變倍變焦；無失真遠芯工業級光學鏡頭；超高速工業相機（25幀/s — 1000幀/s可選）；標準化的光學成像系統（軟件控制）

光源系統：LED單波長工業級光路；冷光源系統；使用壽命50000小時以上；自動補光系統；

軟件：

滴液系統：軟件控制；自動定量滴液；自動定量吸液；最小滴液量0.05ul

表面能/張力測試：0.01-2000mN/m；精度：0.01 mN/m

產品應用：精準的球面測試；曲面測試；凹凸面等不規則產品

標準式計算公式：⊙/2（圓環法）；L-Y方程法

測量步驟：一鍵式測量（自動截圖-自動找基線-自動取點-自動擬合-自動計算-自動判定產品NG與OK-自動生成報告）

設備測量功能：接觸角測試；表面能測試；表面張力測試

水滴角測試功能：靜態接觸角測試；動態接觸角測試；視頻接觸角測試；滾動角測試；前進角后退角測試；表面能測試；表/界面張力測試

拓展功能：俘泡法；高溫測量法；包覆纖維法

分辨率精度：0.001°

測量范圍：0-180°

可選配置、配件和擴展功能：

· TS-A3：包括接觸角測量和固體表面自由能測量分析；

· TS-A3：包括表面張力/界面張力的測量功能；

· TS-A3：包括拓展?jié)L動角與高低溫接觸角的精確測量功能；

· 高速升級：將相機速度從標配的25fps升高到300fps，使其更適合高速動態測量的需求；

· 選配多套手動加液系統：精密微分頭驅動，可裝載精密玻璃注射器或一次性塑料注射器，用于同時采用多種液體的測量（如固體表面自由能的測量）；

· 高精度光學/石英玻璃器皿和J-型針管（用于界面張力測量或/和采用氣泡法或上升懸滴法）；

· 測量功能優化：傾斜平臺拓展，高溫平臺拓展；
